1. DESCRIPCION DE UN SISTEMA DE MEDIDA Y CONTROL

La palabra Sistema se utiliza en muy diversas áreas, pero en todas ellas su definición podría ser: "Conjunto de dos o más elementos interconectados entre sí para formar un todo unificado que tiene por objeto realizar una o varias funciones".

El Sistema de Medida y Control es aquel que realiza funciones de medición de magnitudes físicas, químicas, biológicas, … procesando estas informaciones para regular el funcionamiento del sistema físico que pretende controlar, según los datos obtenidos en el proceso de adquisición de datos y medición, es decir; es la asignación objetiva y empírica de un número a una cualidad o propiedad de un objeto o evento, de tal forma que la describa. Por tanto, el resultado de la medida debe ser independiente del observador (objetiva), basado en alguna experimentación(empírica), y de tal forma que exista una correspondencia entre las relaciones numéricas y las relaciones de las propiedades descritas.

En un sistema se puede observar como el proceso de la medida incluye, además de la adquisición de la información por parte de un sensor o transductor, el procesamiento de la misma y su presentación para que nuestros sentidos puedan percibir los resultados. Por otro lado, cuando dichas medidas se realizan de manera remota se requiere la transmisión de la información.

Algunos ejemplos de medida a efectuar por un sistema de control pueden ser: medida de la temperatura interna de un horno, medida de la posición o del esfuerzo en un brazo robot, etc.

esquema general de un sistema de medida y control

2. IDENTIFICACION DEL SISTEMA DE MEDIDA Y SUS BLOQUES CONSTITUTIVOS

2.1 bloque constitutivo de los sistemas de medidaUn Transductor
Es aquel dispositivo que transforma una magnitud física (mecánica, térmica, magnética, eléctrica, óptica, etc.) en otra magnitud, normalmente eléctrica. Es necesario diferenciar el elemento sensor del transductor, ya que este último es un dispositivo más complejo que puede incluir un amplificador, un conversor A/D, etc. El Sensor es el elemento primario que realiza la transducción, y por tanto, la parte principal de todo transductor.
La señal de salida de los transductores suele ser eléctrica, ya que esto supone una serie de ventajas:
1) Debido a la estructura electrónica de la materia, cualquier variación de un parámetro no eléctrico de un material vendrá acompañada de la variación de un parámetro eléctrico. Escogiendo un material adecuado a cada caso, es posible realizar transductores con salida eléctrica para medir cualquier magnitud física.
2) Dado que no es conveniente absorber energía del sistema a medir, es muy ventajoso la utilización de transductores de salida eléctrica, que puede ser amplificada posteriormente.
3) Las señales eléctricas pueden ser filtradas, moduladas, etc. gracias al gran número de circuitos integrados que facilitan estos recursos.
4) Existen multitud de recursos para registrar y presentar información de forma electrónica(LEDs, displays, bancos de memoria, PCs,...).
5) La transmisión de señales eléctricas es más versátil que la de otro tipo de señales, como las neumáticas o hidráulicas, que requieren equipos más costosos y difíciles de mantener. No obstante, se utilizarán estos sistemas en lugares donde el riesgo de incendio o explosión lo requieran.
Acondicionamiento de Señal
Los Acondicionadores de Señal o adaptadores, son los elementos del sistema de medida y control que reciben la señal de salida de los transductores y la preparan de forma que sea una señal apta para usos posteriores (principalmente su procesado en un PLC o PC Industrial). Los acondicionadores no sólo amplifican la señal, sino que también pueden filtrarla, adaptar impedancias, realizar una modulación o demodulación, etc.
Conversión Analógica Digital
La mayoría de sensores generan una señal de salida analógica. Si el controlador es un sistema digital, por ejemplo un PC, un autómata programable o un microcontrolador, habrá que digitalizar las señales para que éste pueda interpretarlas.
La conversión analógico-digital se realiza en dos etapas: primero se cuantifica la señal (representar la magnitud de la señal mediante un número finito de valores) y, posteriormente, se codifica (representar el valor mediante un código determinado: binario, Gray,...).
Transmisión de Datos
Una vez que las lecturas de los sensores han sido adaptadas al sistema de transmisión, se envían mediante éste al sistema de control para su procesamiento. La transmisión puede realizarse mediante líneas independientes o por buses. En función de la complejidad el sistema de control, la transmisión puede ser a corta distancia o incluso a nivel mundial a través de redes WAN (Wide Area Network) e Internet.

Procesado
Una vez que los datos han sido recogidos del sistema y enviados al sistema de control, éste los analiza y calcula las actuaciones necesarias para cumplir los objetivos que se hayan especificado. Dada la potencia de los sistemas actuales, se pueden controlar sistemas mediante métodos de control avanzados, realizar cálculos matemáticos altamente complejos, aplicar redundancia al sistema de control en casos críticos, etc.

Visualización y Registro
La visualización del estado del sistema y su registro es una tarea fundamental en todo sistema de instrumentación. La visualización de variables importantes del proceso permite a un operario cualificado valorar la calidad del control que está realizando el sistema, reajustarlo o tomar decisiones de otra índole. La presentación de alarmas de forma clara y llamativa permitirá a los operarios tomar medidas al respecto a la mayor brevedad posible. El registro permite analizar la evolución del sistema más detalladamente para modificar estrategias, hacer estudios de rendimiento, etc.
Transmisión de Órdenes
Una vez que las actuaciones han sido calculadas, éstas han de enviarse al sistema para que sean aplicadas por los actuadores. Al igual que en la transmisión de datos, las órdenes pueden enviarse a los actuadores mediante líneas independientes, por buses específicos, o por los mismos buses utilizados para la transmisión de datos.

Conversión Digital Analógica
Si el controlador está implementado con un sistema digital, puede ser necesario (dependiendo de la naturaleza del actuador) una conversión previa de la señal.
Acondicionamiento de la Salida
Normalmente esta etapa está compuesta por un amplificador de potencia que adapta la señal de salida del controlador al actuador.

Actuación
Los Actuadores o Accionadores son aquellos elementos que realizan una conversión de energía con objeto de actuar sobre el sistema a controlar para modificar, inicializar y corregir sus parámetros internos.
La actuación es la etapa final del proceso de control. Las órdenes son enviadas por el controlador y se aplican al sistema físico a través de los actuadores. Esta actuación modificará el estado del sistema, que volverá a ser medido por los transductores para realizar un nuevo bucle de control.

2.2 Margén de medida
Es el limite, por arriba o por debajo, dentro de los cuales se consideran anormales los valores de alguna variable que esten ubicados en este rango; y se consideran normales si se encuentran dentro del rango de medida deseado.

3. EL SENSOR

Un sensor es un dispositivo que detecta, o sensa manifestaciones de cualidades o fenómenos físicos, como la energía, velocidad, aceleración, tamaño, cantidad, etc. Podemos decir también que es un dispositivo que aprovecha una de sus propiedades con el fin de adaptar la señal que mide para que la pueda interpretar otro elemento. Como por ejemplo el termómetro de mercurio que aprovecha la propiedad que posee el mercurio de dilatarse o contraerse por la acción de la temperatura. Muchos de los sensores son eléctricos o electrónicos, aunque existen otros tipos. Un sensor es un tipo de transductor que transforma la magnitud que se quiere medir, en otra, que facilita su medida. Pueden ser de indicación directa (e.g. un termómetro de mercurio) o pueden estar conectados a un indicador (posiblemente a través de un convertidor analógico a digital, un computador y un display) de modo que los valores sensados puedan ser leídos por un humano.
Por lo general la señal de salida de estos sensores no es apta para su procesamiento, por lo que se usa un circuito de acondicionamiento, como por ejemplo un puente de Wheatstone, y amplificadores que adaptan la señal a los niveles apropiados para el resto de la circuitería.

3.1 clasificacion

Según el aporte de energía, los sensores se pueden dividir en moduladores y generadores. En los sensores moduladores o activos, la energía de la señal de salida procede, en su mayor parte, de una fuente de energía auxiliar. La entrada sólo controla la salida. En los sensores generadores o pasivos, en cambio, la energía de salida es suministrada por la entrada.
Los sensores moduladores requieren en general más hilos que los generadores, ya que la energía de alimentación suele suministrarse mediante hilos distintos a los empleados para la señal. Además, esta presencia de energía auxiliar puede crear un peligro de explosiones en algunos ambientes. Por contra, su sensibilidad se puede modificar a través de la señal de alimentación, lo que no permiten los sensores generadores.

Según la señal de salida, los sensores se clasifican en analógicos o digitales. En los analógicos la salida varía, a nivel macroscópico, de forma continua. La información está en la amplitud, si bien se suelen incluir en este grupo los sensores con salida en el dominio temporal. Si es en forma de frecuencia, se denominan, a veces, «casi digitales», por la facilidad con que se puede convertir en una salida digital.
En los sensores digitales, la salida varía en forma de saltos o pasos discretos. No requieren conversión AID y la transmisión de su salida es más fácil. Tienen también mayor fidelidad y mayor fiabilidad, y muchas veces mayor exactitud, pero lamentablemente no hay modelos digitales para muchas de las magnitudes físicas de mayor interés.

Atendiendo al modo de funcionamiento, los sensores pueden ser de deflexión o de comparación. En los sensores que funcionan por deflexión, la magnitud medida produce algún efecto físico, que engendra algún efecto similar, pero opuesto, en alguna parte del instrumento, y que está relacionado con alguna variable útil. Un dinamómetro para la medida de fuerzas es un sensor de este tipo en el que la fuerza aplicada deforma un muelle hasta que la fuerza de recuperación de éste. Proporcional a su longitud, iguala la fuerza aplicada.
En los sensores que funcionan por comparación, se intenta mantener nula la deflexión mediante la aplicación de un efecto bien conocido, opuesto al generado por la magnitud a medir. Hay un detector del desequilibrio y un medio para restablecerlo. En una balanza manual, por ejemplo, la colocación de una masa en un platillo provoca un desequilibrio, indicado por una aguja sobre una escala. El operario coloca entonces una o varias masas en el otro platillo hasta alcanzar el equilibrio, que se juzga por la posición de la aguja.

3.2 interferencias
Es cualquier proceso que altera, modifica o destruye una señal durante su trayecto en el canal existente entre el emisor y el receptor. las Perturbaciones Son todas aquellas señales externas que pueden afectar el sistema de medida.

3.3 compensacion de errores
Los efectos de las perturbaciones internas y externas pueden reducirse mediante una alteración del diseño o a base de añadir nuevos componentes al sistema. Un método para ello es el denominado diseño con insensibilidad intrínseca. Se trata de diseñar el sistema de forma que sea inherentemente sensible sólo a las entradas deseadas.

El método de la realimentación negativa se aplica con frecuencia para reducir el efecto de las perturbaciones internas, y es el método en el que se basan los sistemas de medida por comparación. Si la realimentación negativa es insensible a la perturbación considerada y está diseñada de forma que el sistema no se haga inestable, resulta entonces que la señal de salida no
vendrá afectada por la perturbación.

Otra técnica para reducir las interferencias es el filtrado. Un filtro es todo dispositivo que separa señales de acuerdo con su frecuencia u otro criterio. Si los espectros frecuencia les de la señal y las interferencias no se solapan, la utilización de un filtro puede ser efectiva. El filtro puede ponerse en la entrada o en una etapa intermedia.

Una última técnica de compensación de perturbaciones es la utilización de entradas opuestas, que se aplica con frecuencia para compensar el efecto de las variaciones de temperatura.

4. CARACTERISTICAS ESTATICAS DE LOS SISTEMAS DE MEDIDA

* Margén de medida: Es el limite, por arriba o por debajo, dentro de los cuales se consideran anormales los valores de alguna variable que esten ubicados en este rango; y se consideran normales si se encuentran dentro del rango de medida deseado.

* Margen dinámico: El rango dinámico o margen dinámico se puede definir de dos maneras:- El margen que hay entre el nivel de referencia y el ruido de fondo de un determinado sistema, medido en decibelios. En este caso rango dinámico y relación señal/ruido son términos intercambiables.
- El margen que hay desde el nivel de pico y el nivel de ruido de fondo. También indicado en dB. En este caso, rango dinámico y relación señal/ruido no son equiparables.
Las dos maneras son válidas, por ello, es común que para indicar que margen dinámico están utilizando, los fabricantes incluyen frases como:60 dB (ref. salida máxima).60 dB (ref. nivel de pico).

* Exactitud: Es la capacidad que tiene un instrumento de dar indicaciones que se aproximen al verdadero valor de la magnitud medida.

* Precisión: Es la capacidad de un instrumento de dar el mismo valor de la magnitud medida, al medir varias veces en unas mismas condiciones determinadas. de otra forma, expresa el grado de concordancia entre el valor indicado por el sistema de medida y el valor real de la magnitud. Se representa por la desviación, expresada en porcentaje del valor máximo. La mejor manera de conocer la precisión consiste en determinar la curva de error, en toda la banda de medida.

* Histéresis: Es la tendencia de un material a conservar una de sus propiedades, en ausencia del estímulo que la ha generado. Es la diferencia entre los valores indicados por el sistema para un mismo valor de magnitudes de medida, cuando se ha alcanzado entre valor por valores crecientes o por valores decrecientes.

* Sensibilidad: Es el cambio incremental más pequeño que puede detectar el instrumento. Esto no quiere decir que se deba mostrar el cambio minimo detectable al usuario. Representa la relación de la señal de salida y la señal de entrada. Para la misma señal de entrada, la salida es tanto mayor cuanto mayor sea la sensibilidad.

* Linealidad: Significa que la función que relaciona la variable de salida con la de entrada es una función lineal (geométricamente representada por una línea inclinada). Las desviaciones de la linealidad se expresan en porcentaje.

* Resolución :es la variación más débil de la magnitud física capaz de detectar. Si la mínima variación detectable es cero, se dice que tiene resolución infinita, y los límites de resolución vendrán impuestos por el aparato de medida. Es importante que tenga la resolución necesaria, ya que en defecto perjudicaría la calidad del sistema de instrumentación, y en exceso supondría un coste innecesario.

* Rango :El rango define los límites superior e inferior entre los cuales puede realizarse la medida. No respetar el rango de medida de un instrumento puede ocasionar en error grave en el sistema.

*Repetibilidad:Es el mismo concepto que la fidelidad, salvo que nos referimos a repetibilidad cuandolas medidas se realizan en un corto espacio de tiempo.

5. CARACTERISTICAS DINAMICAS

Estás características son importantes cuando la variable a medir cambia con el tiempo. Estas son:

* El error dinámico: Es el error existente entre el valor indicado por el sensor y el valor exacto de la variable a medir, a lo largo del tiempo, cuando el error estático es nulo.

* La velocidad de respuesta: Tiene que ver con la rapidez con la que un sensor responde ante un cambio brusco de la magnitud a medir.


*Tiempo de Subida o Rise Time (tr): En los sistemas de primer orden y sobreamortiguados, es el tiempo transcurrido desde que la salida tiene el 10% de su valor final hasta que llega al 90% de dicho valor, aplicando un escalón a la entrada. En los sistemas subamortiguados, es el tiempo que tarda la salida en alcanzar su valor final por primera vez, aplicando un escalón a la entrada


*Tiempo de Establecimiento o Settling Time (ts): Es el tiempo que requiere el sistema para que su salida se asiente en un margen del valor final, normalmente el 2 ó 5%.

*Sobreimpulso (Mp):Es el valor máximo que sobrepasa la salida del sistema a su valor final. Se suele expresar en %.

* Impedancia de entrada Z(s): Al cociente entre las transformadas de Laplace de una magnitud esfuerzo y su variable flujo asociada. La admitancia de entrada, Y(s), es el recíproco de la impedancia Z(s). Por tanto, al medir una magnitud esfuerzo es necesario que la impedancia de entrada sea alta. Así, sea x1 una variable esfuerzo, se tiene que:
Z (s ) = x 1(s )/x 2(s)
y la potencia extraída del sistema será:
P = x1 x2
Por tanto, para que dicha potencia sea mínima y con ello el error de carga, x2 debe ser mínima o, lo que es lo mismo, la impedancia de entrada debe ser alta. Por el contrario, al medir una variable flujo se requiere una impedancia de entrada pequeña, es decir, una admitancia de entrada elevada.
Las características dinámicas de los sensores suelen representarse mediante funciones de transferencia. El orden de dichas funciones de transferencia puede utilizarse paradescribir la respuesta dinámica de un determinado sensor.

Las características dinámicas se estudian mediante la aplicación al transductor de señales de entradas variables tipo, como son la entrada impulsiva, escalón, rampa o sinosoidal. Una vez obtenida la respuesta del sensor, ésta se ha de comparar con las de los sistemas dinámicos, para así hallar la descripción matemática que lo modela. Los sistemas dinámicos más empleados son los de orden cero, uno y dos.

Sistemas de Orden Cero
La relación entrada-salida está caracterizada por la ecuación 1.1, así su comportamiento se caracteriza por su Sensibilidad Estática, ecuación 1.2, que se mantiene constante con independencia de las variaciones de la entrada. El error dinámico y el retardo son nulo
ecuacion 1.1
Un sistema sólo es de orden cero si no posee ningún elemento almacenador de energía, por ejemplo, es el caso de los potenciómetros empleados para la medida de desplazamientos lineales o angulares. ecuacion 1.2

Sistemas de Orden Uno
En un sistema de primer orden hay un elemento almacenador de energía y otro que la disipa. En los sistemas de primer orden no existe sobreimpulso en la salida, y el tiempo de establecimiento se corresponde con 3τ para el criterio del 5% o 5τ para el del 2%. El error dinámico dependerá de la señal de entrada aplicada. Se va a estudiar para la entrada escalón (1/s en el dominio de la frecuencia), introduciendo este valor en la función de transferencia y resolviendo posteriormente la transformada inversa tenemos que:


Sistemas de Orden Dos
En un sistema de segundo orden hay dos elementos almacenadores de energía y, al menos, uno que la disipa. La relación entre la entrada y la salida viene dada por la ecuación diferencial de segundo orden siguiente:
La respuesta de los sistemas de segundo orden depende fuertemente del coeficiente de amortiguamiento, . Existen tres comportamientos claramente diferenciados que pueden observarse; El retardo y el error dinámico en los sistemas de segundo orden no sólo dependen de la entrada, sino también de los valores del coeficiente de amortiguamiento y de la frecuencia natural del sistema. Este análisis es mucho más complejo, por lo que se expone un resumen de las conclusiones que pueden obtenerse:

*Sistema Subamortiguado: La respuesta presenta un sobreimpulso y cierta oscilación. El error dinámico es nulo, pero la velocidad de respuesta y el sobreimpulso están relacionados, de forma que a mayor velocidad generalmente implica mayor sobreimpulso.

* Sistema Críticamente Amortiguado: El sistema no presenta sobreimpulso, es la situación límite entre los casos 1 y 3. El error dinámico es nulo.

* Sistema Sobreamortiguado: El sistema no presenta sobreimpulso ni oscilación, y el error dinámico es nulo.

6. CARACTERISTICAS DE ENTRADA

Las características estáticas y dinámicas definen bastantes propiedades de los sistemas dinámicos, pero no son suficientes, para eso hay que ver las alteraciones que se producen al inicio de la medicion, tenemos dos principales que son:

* Error de carga o defecto de carga: Tiene que ver con las perturbaciones sobre la variable a medir durante el proceso de medida. Esto es, todo sensor perturba, en mayor o menor medida, la variable a medir y, por tanto, la magnitud medida estará en parte alterada debido a la presencia de éste.

* Impedancia de entrada: Es el cociente entre las transformadas de Laplace de una magnitud esfuerzo y su variable flujo asociada. La admitancia de entrada, Y(s), es el recíproco de la impedancia Z(s). Por tanto, al medir una magnitud esfuerzo es necesario que la impedancia de entrada sea alta.

7. ERRORES EN LOS SISTEMAS DE MEDIDA Y SU ANALISIS

Los errores en un sistema de medida pueden producirse en cualquiera de las fases del proceso. Los transductores e instrumentos de medida conllevan un error implícito a su construcción, hay errores debidos a las conversiones analógico-digitales y digitales-analógicos, los conductores, buses de conexión,... pueden verse afectados por el ruido eléctrico del entorno, etc. También el sistema de control y la transmisión y aplicación de actuaciones se ven afectados por distintos errores inherentes al proceso. La discrepancia entre el valor medido y el real se denomina Error Absoluto. Es común encontrar este valor reflejado en porcentaje respecto al Valor de Fondo de Escala del instrumento (máximo valor que puede medir). Muchos de los errores son fácilmente evitables si se implementa el sistema de instrumentación y control correctamente, por lo que su estudio es fundamental para el diseño de dichos sistemas.

TEORIA DE ERRORES EN LAS MEDICIONES 8. INCERTIDUMBRE DE LAS MEDIDAS

Las medidas nunca permiten obtener el ``verdadero valor'' de la magnitud que se mide. Esto es debido a multitud de razones. Las más evidentes son las imperfecciones, inevitables en un cierto grado, de los aparatos y de nuestros sentidos. El ``verdadero valor'' de una magnitud no es accesible en la realidad y por ello resulta más propio hablar de estimaciones, medidas o aproximaciones del valor de una magnitud. Independientemente de estas consideraciones, en el ámbito de la Física se sabe que no tiene sentido hablar del valor de una magnitud, sino sólo de la probabilidad de obtener uno u otro valor en una determinada medida de esta magnitud. Esto no es el resultado de las imperfecciones de los aparatos, sino de la propia esencia de la naturaleza. Este carácter probabilístico de las magnitudes se hace patente a nivel microscópico.

La consecuencia de las consideraciones anteriores, es que toda medida es incierta o está dotada de un cierto grado de incertidumbre. Es esencial estimar ésta incertidumbre, primero porque el conocimiento de la incertidumbre aumenta la información que proporciona la medida, y segundo, porque este conocimiento permite manejar las medidas con la prudencia que dicta el conocimiento de la confianza que nos merecen.

Cuando se exprese el resultado de una medida es pues necesario especificar tres elementos: número, unidad e incertidumbre. La ausencia de alguna de ellas elimina o limita la información que proporciona.

9. ERROR SISTEMATICO

Como su nombre indica, no son debidos al azar o a causas no controlables. Pueden surgir de emplear un método inadecuado, un instrumento defectuoso o bien por usarlo en condiciones para las que no estaba previsto su uso; generalmente son errores propios del operario, del método empleado para tomar las medidas o de las circunstancias en las que estas se realizan. Se pueden corregir durante el proceso de calibración del sensor. Estos errores se reproducen en el curso de varias medidas hechas en las mismas condiciones. Si el valor medido permanece constante o varía de acuerdo a una ley definida según las condiciones de medida, el error sera de tipo sistemático.
Por ejemplo, emplear una regla metálica a una temperatura muy alta, puede introducir un error sistemático si la dilatación del material hace que su longitud sea mayor que la nominal. En este caso, todas las medidas pecarán (sistemáticamente) por defecto. El error podría evitarse eligiendo un material de coeficiente de dilatación bajo o controlando la temperatura a la que se mide.

Los errores sistemáticos no son objeto de la teoría de errores. Realmente son equivocaciones que pueden y deben evitarse, empleando métodos e instrumentos de medida correctos y adecuados a los fines que se deseen obtener.

10. ERROR ALEATORIO

Son incertidumbres debidas a numerosas causas incontrolables, imprevisibles y fortuitas que dan lugar a resultados distintos cuando se repite la medida en condiciones idénticas. Los errores aleatorios parecen fruto del azar, y por ello tambien reciben el nombre de errores accidentales. Pueden ser debidos a la acumulación de muchas incertidumbres sistemáticas incontrolables o bien pueden provenir de variaciones intrínsecamente aleatorias a nivel microscópico. En ambos casos el resultado es que las medidas de una magnitud siguen una distribución de probabilidad, que puede analizarse por medios estadísticos. Aunque la presencia de los errores accidentales no pueda evitarse, sí puede estimarse su magnitud por medio de estos métodos estadísticos.

11. ERRORES ESTATICOS Y ERRORES DINAMICOS

* Error estático: Es la diferencia entre las señales de entrada y salida durante el período estacionario o permanente, se lo estudia en el campo complejo ya que se dispone de las transferencias, para ello se utiliza el teorema del valor final. Sea e(t) la función error, se define el error estacionario como:
ess= al limite de e(t), cuanto t, tiende a infinito =al limite de s.E(s), cuando s tiende a 0.

* Error dinámico: Es la diferencia entre las señales de entrada y salida durante el período transitorio, es decir el tiempo que tarda la señal de respuesta en establecerse.

12. FORMA DE EXPRESAR LOS ERRORES

En los sistemas de medidas hay dos formas de expresar el error; error absoluto y error relativo.

12.1 Error absoluto: Es la diferencia en positivo entre el número dado o valor exacto y el número aproximado. se puede expresar como:12.2 Error relativo: Es la relación que existe entre el error absoluto y la magnitud medida, es adimensional, y suele expresarse en porcentaje.



13. CIFRAS SIGNIFICATIVAS

Se considera que las cifras significativas de un número son aquellas que tienen significado real o aportan alguna información. Las cifras no significativas aparecen como resultado de los cálculos y no tienen significado alguno. Las cifras significativas de un número vienen determinadas por su error. Son cifras significativas aquellas que ocupan una posición igual o superior al orden o posición del error
La medición de 82.2 centímetros tiene tres cifras significativas, y la medición de 82.25 centímetros tiene cuatro cifras significativas. El dígito del extremo derecho siempre es un estimado. Siempre se escribe sólamente un dígito estimado como parte de una medición.
Se han desarrollado reglas para escribir y usar las cifras significativas, tanto en las mediciones
como en valores calculados a partir de ellas.

Regla 1. En números que no contienen ceros, todos los dígitos son significativos. Ejemplos:
3.1428 cinco cifras significativas
3.14 tres cifras significativas
469 tres cifras significativas

Regla 2. Todos los ceros entre dígitos significativos son significativos. Ejemplos:

7.053 cuatro cifras significativas
7053 cuatro cifras significativas
302 tres cifras significativas

Regla 3. Los ceros a la izquierda del primer dígito que no es cero sirven sólamente para fijar la posición del punto decimal y no son significativos. Ejemplos:

0.0056 dos cifras significativas
0.0789 tres cifras significativas
0.000001 una cifra significativa

Regla 4. En un número con dígitos a la derecha del punto decimal, los ceros a la derecha del último número diferente de cero son significativos. Ejemplos:

43 dos cifras significativas
43.0 tres cifras significativas
43.00 cuatro cifras significativas
0.00200 tres cifras significativas
0.40050 cinco cifras significativas

Regla 5. En un número que no tiene punto decimal y que termina con uno o más ceros (como 3600), los ceros con los cuales termina el número pueden ser o no significativos. El número es ambiguo en términos de cifras significativas. Antes de poder especificar el número de cifras significativas, se requiere información adicional acerca de cómo se obtuvo el número. Si el número es el resultado de una medición, los ceros probablemente no son significativos. Si el número ha sido contado o definido, todos los dígitos son significativos (¡suponiendo que el recuento haya sido perfecto!). Se evitan confusiones expresando los números en notación científica. Cuando están expresados en esta forma, todos los dígitos se interpretan como significativos. Ejemplos:

3.6 x 105 dos cifras significativas
3.60 x 105 tres cifras significativas
3.600 x 105 cuatro cifras significativas
2 x 10-5 una cifra significativa
2.0 x 10-5 dos cifras significativas

14. REDONDEO DE NUMEROS

Consiste en hacer un cálculo aproximado para acercarse lo más posible a la respuesta correcta de una suma, resta, multiplicación o división. Resulta más fácil y rápido estimar que obtener la respuesta exacta. Si la cifra a descartar es mayor que cinco se utiliza este método, pero si es menor que cinco se usa el truncamiento.

Una calculadora muestra ocho o más digitos. ¿Cómo se puede redondear ese número de cifras a, digamos, tres cifras significativas? Tres reglas sencillas rigen el proceso de eliminar los dígitos no deseados (no significativos) del resultado.

Regla 1. Si el primer dígito que se va a eliminar es menor que 5, ese dígito y todos los dígitos que le siguen simplemente se eliminan. Ejemplo:
*54.234 redondeado a tres cifras significativas se convierte en 54.2

Regla 2. Si el primer dígito que se va a eliminar es mayor que 5, o si es 5 seguido de dígitos diferentes de cero, todos los dígitos siguientes se suprimen y el valor del último dígito que se conserva se aumenta en una unidad. Ejemplo:
*54.36, 54.359 y 54.3598 al ser redondeados a tres cifras significativas quedan todos como 54.4

Regla 3. Si el primer dígito que se va a eliminar es un 5 que no va seguido de ningún otro dígito, o si es un 5 seguido sólo de ceros, se aplica la regla par-impar. Es decir, si el último dígito que se va a conservar es par, su valor no cambia, y tanto el 5 como los ceros que lo siguen se suprimen. Pero si el último dígito a conservar es impar, entonces su valor se aumenta en uno. La intención de esta regla par-impar es promediar los efectos del redondeo. Ejemplos:
*54.2500 con tres cifras significativas se vuelve 54.2
*54.3500 con tres cifras significativas se vuelve 54.4

15. ERRORES DE CERO, GANANCIA Y DE NO LINEALIDAD

* Error de cero: Son aquellos que se presentan cuando el ajuste del cero de los instrumentos no está bien definido, es decir, cuando el instrumento de medida se encuentra descalibrado. Por ejemplo, el que tiene una balanza cuyo cero no está bien ajustado por defecto de los brazos. Estos errores de deben detectar e intentar eliminar, ya que no admiten tratamiento estadístico.

* Ganancia: Es proporcional al valor de la entrada, se expresa como la diferencia entre la pendiente de la característica real y la ideal, se expresa en tanto por ciento por una entrada del fondo de escala.

* No linealidad: Es todo aquello que viola las reglas de la linealidad. Se define como la máxima diferencia entre la característica de transferencia real con respecto a una línea recta (generalmente se supone como la característica ideal).

16. ESTIMACION DEL ERROR DE UNA MEDIDA DIRECTA

La estimación del error de una medida tiene siempre una componente subjetiva. En efecto, nadie mejor que un observador experimentado para saber con buena aproximación cuál es el grado de confianza que le merece la medida que acaba de tomar. No existe un conjunto de reglas bien fundadas e inalterables que permitan determinar el error de una medida en todos los casos imaginables. Muchas veces es tan importante consignar cómo se ha obtenido un error como su propio valor.
Sin embargo, la aplicación de algunos métodos estadísticos permite objetivar en gran medida la estimación de errores aleatorios. La estadística permite obtener los parámetros de una población (en este caso el conjunto de todas las medidas que es posible tomar de una magnitud), a partir de una muestra (el número limitado de medidas que podemos tomar).

16.1 Mejor valor de un conjunto de medidas

Supongamos que medimos una magnitud un número n de veces. Debido a la existencia de errores aleatorios, las n medidas X1, X2,…., Xn serán en general diferentes.
El método más razonable para determinar el mejor valor de estas medidas es tomar el valor medio. En efecto, si los errores son debidos al azar, tan probable es que ocurran por defecto como por exceso, y al hacer la media se compensarán, por lo menos parcialmente. El valor medio se define por:
Una cantidad finita de números, es igual a la suma de todos ellos dividida entre el número de sumandos. Es uno de los principales estadísticos muéstrales. Expresada de forma más intuitiva, podemos decir que la media (aritmética) es la cantidad total de la variable distribuida a partes iguales entre cada observación, esto también es llamado promedio

y este es el valor que deberá darse como resultado de las medidas.

16.2 Dispersión y error. Desviación estándar
Evidentemente, el error de la medida debe estar relacionado con la dispersión de los valores; es decir, si todos los valores obtenidos en la medición son muy parecidos, es lógico pensar que el error es pequeño, mientras que si son muy diferentes, el error debe ser mayor.

Adoptando un criterio pesimista, podría decirse que el error es la semi diferencia entre el valor máximo y el mínimo. Por ejemplo, en una serie de medidas de una magnitud es más apropiado tomar como error la desviación media, es decir, el valor medio de la diferencia de los datos respecto al valor central. Sin embargo, como los datos difieren tanto por defecto como por exceso del valor medio, tal desviación se aproximaría a cero. Para evitarlo suele tomarse, no el valor medio de las desviaciones, sino el valor medio de las desviaciones al cuadrado. De esta forma todos los sumandos son positivos. Para que la unidad de este número sea homogénea con la de los datos, se extrae la raíz cuadrada. El valor resultante se llama desviación típica o desviación estándar del conjunto de datos.

16.3 Significado de la desviación estándar. La distribución normal

Los valores de la desviación estándar que hemos calculado son realmente estimadores de este parámetro. El conjunto de las medidas de una magnitud, siempre que exista un error accidental, pueden caracterizarse por medio de una distribución estadística. Cuando el error es debido a un gran número de pequeñas causas independientes, la distribución se aproxima a la llamada distribución normal.

La forma de representar en estadística una distribución es representando en abscisas el conjunto de valores que pueden obtenerse en una medida y en ordenadas la probabilidad de obtenerlos. En el caso de que la magnitud medida varíe de forma continua, en ordenadas se representa la probabilidad por unidad de intervalo de la magnitud medida.

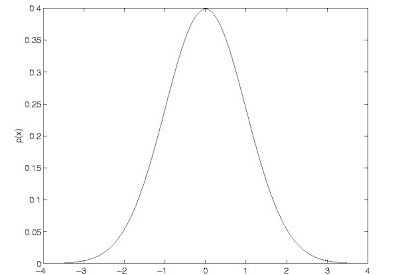

Figura: Función de densidad de una distribución normal de media 0 y desviación estándar 1

La función de densidad de la distribución normal tiene el aspecto reflejado en la figura. Recibe también el nombre de campana de Gauss debido a su forma. Está caracterizada por dos parámetros: media y desviación estándar. La media es el valor que con mayor probabilidad aparecerá en una medida. La desviación estándar refleja lo abierta o cerrada que es la campana de Gauss correspondiente. Una distribución muy cerrada se corresponde con una serie de medidas muy poco dispersas, y por tanto con poco error. Por el contrario si la distribución es abierta, la desviación estándar es grande. Porque La desviación estándar de un conjunto de datos es una medida de cuánto se desvían los datos de su media.
Una de las propiedades de la distribución normal es que la probabilidad que encierra en el intervalo (m – σ, m + σ) es del 68.3 % aproximadamente. Es decir, es de esperar que el 68.3 % de las medidas de una magnitud estén comprendidas en ese intervalo. Dicho de otra forma, si medimos una magnitud un número grande de veces, el 68.3 % de los valores obtenidos estarán comprendidos en el entorno de una desviación estándar en torno a la media. La probabilidad se amplía al 95.4 % y al 99.7 % si consideramos los intervalos (m – 2σ, m + σ) y (m – 3σ, m + 3σ) respectivamente.

la distribución normal se debe a dos razones fundamentalmente:
- Su función de densidad es simétrica y con forma de campana, lo que favorece su aplicación como modelo a gran número de variables estadísticas.- Es, además, límite de otras distribuciones y aparece relacionada con multitud de resultados ligados a la teoría de las probabilidades gracias a sus propiedades matemáticas
El error expresado por la desviación estándar tiene por tanto un significado probabilística: hay una probabilidad del 68% de que una medida esté en el entorno de una desviación estándar alrededor de la media.
La distribución normal aparece con frecuencia en las medidas de magnitudes, pero no siempre. La distribución de una serie de medidas se aproxima a una normal siempre y cuando la fuente de error sea la superposición de muchas pequeñas causas independientes. Si hay una o varias causas de error predominantes o si las causas de error no son independientes, se dice que las medidas presentan un sesgo, y la distribución puede muy bien ser otra. Es muy frecuente encontrar distribuciones de medidas no simétricas, con dos o más máximos, etc.
Conviene insistir finalmente en que no es posible determinar la media y la desviación estándar de una distribución, sino solamente estimarlas.

En ocasiones la repetición de la medida de una magnitud conduce siempre al mismo valor. Como ejemplo, consideremos la medida de la longitud de un objeto con una regla graduada en milímetros. Si la medida se realiza con cierta atención, todas las medidas del objeto proporcionan el mismo valor. Es evidente que en este caso la teoría de desviación estándar no aplica, porque al ser nula la dispersión, la desviación estándar resulta igual a cero. En estos casos, la fuente de error no está en la superposición de muchas causas aleatorias, sino en la sensibilidad del aparato de medida.
En efecto, el hecho de que todas las medidas sean iguales no indica en general que no haya error accidental, sino que éste es demasiado pequeño para quedar reflejado en el aparato. En el ejemplo anterior, si el error accidental de las medidas es del orden de 0,001 mm es evidente que la regla no podrá apreciarlo, resultando todas las medidas iguales. En estos casos es necesario estimar el error debido a la sensibilidad finita del aparato de medida.
Cuando se habla de lectura de un instrumento de medida indicador, se quiere significar la referencia de la posición relativa del índice y de la graduación, en esta apreciaciones se comete un error de lectura debido a las siguientes causas:

* Error de paralaje: este tipo de error resulta cuando la visual del operador no se encuentra perpendicular a la aguja del instrumento, sino más bien se encuentra ubicado en un cierto ángulo del mismo.
*Error debido al límite del poder separador del ojo humano : Se sabe que en condiciones normales de visibilidad la distancia angular mínima necesaria para observar dos puntos A y B separados según la figura, es de 2 minutos. En general, las escalas son, leídas desde una distancia media de aproximadamente 250 mm y esto muchas veces conlleva a errores de lectura por mucha distancia entre el instrumento y el observador.
*Error de estimación : se comete al leer valor de la desviación encontrándose la aguja entre dos divisiones sucesivas de la escala; en este caso existe cierta incertidumbre en la apreciación de la posición exacta de la aguja sobre la escala, incertidumbre que no se hace leer indistintamente mayor o menor que el verdadero y en una cantidad representada por la menor fracción que puede apreciarse de la división considerada sobre la escala..

Se llama sensibilidad de un aparato a la mínima variación de la magnitud medida que es capaz de detectar. En los instrumentos analógicos coincide frecuentemente con la mínima división de la escala. En el ejemplo anterior la sensibilidad de la regla es de 1 mm.
Suele llamarse apreciación al máximo error que puede cometerse debido a la sensibilidad del aparato. Generalmente se considera como la mitad de la sensibilidad. Esto puede comprenderse con un ejemplo. Supongamos un voltímetro de 0,1 V de sensibilidad, cuya aguja indica una tensión comprendida entre 2,1 V y 2,2 V, es decir, la aguja señala un punto intermedio entre las dos marcas o divisiones de la escala. Si el aparato está bien diseñado, una persona con apreciación visual media debe ser capaz de decidir si la aguja está más cerca de 2,1 V o de 2,2 V. Cometeremos el máximo error cuando la aguja se encuentre justamente en el centro de las dos divisiones. En tal caso el error de dar como lectura 2,1 V o 2,2 V es de 0,05 V, es decir la mitad de la sensibilidad.
En resumen, el error instrumental de una medida se expresa frecuentemente por:

donde s es la sensibilidad del aparato de medida.
Hemos visto que cuando el error instrumental es mucho mayor que el accidental, éste queda enmascarado por aquel. El efecto inverso es también posible. Por tanto, en los casos en que el error accidental de una medida sea mucho mayor que el instrumental, sólo consideraremos el error accidental.
16.5 Propagación de errores
Las operaciones matemáticas con números inciertos dan lugar a resultados también inciertos, y es importante poder estimar el error de los resultados a partir de los errores de los números con los que se opera.
Consideremos un ejemplo sencillo para ilustrar este tema. Supongamos que se mide el lado (x) de una parcela de terreno cuadrada, y a partir de esta medida quiere obtenerse su superficie (y). La medida del lado llevará aparejada un error, que puede ser de origen accidental, instrumental o combinación de ambos. Admitamos que el lado mide 8 m y que el error es de 1 m. El valor de la superficie es por tanto de 64 m2, y estamos interesados en estimar su error. En la figura de arriba se ha representado la superficie en función del lado. El error en la medida del lado puede interpretarse como el radio de un entorno alrededor del valor nominal, en cuyo interior estará el valor del lado con una determinada probabilidad. Si proyectamos este entorno sobre la curva obtendremos otro entorno en el eje de ordenadas que representa el error de la superficie. Inspeccionando la figura llegamos a la conclusión de que el error de la superficie es de algo más de 15 m2. En una medida de precisión normal, el error es lo suficientemente pequeño como para poder sustituir la curva por la recta tangente a la curva. La relación entre el error de y y el error de x será entonces la pendiente de la curva en el punto de interés. Es decir, la relación entre el error del lado y el error de la superficie es la derivada de la función:

En un caso más general tendremos dos o más variables en lugar de sólo una. Por ejemplo, si la parcela anterior es rectangular en vez de cuadrada, la superficie es función de dos variables: la base (x) y la altura (y). La medida de cada una de estas dos variables tendrá un cierto error, que se propagará al valor de la superficie: S=x.y. La contribución del error de cada lado al error de la superficie vendrá dado por una ecuación similar . Parece lógico pues que el error total de la función S sea la suma de las contribuciones de cada una de las variables
Es importante tener presente que esta expresión es válida sólo en los siguientes supuestos:
El error de cada variable es mucho menor que la propia variable.
Las variables son independientes en el sentido estadístico del término. Quiere esto decir que el valor de una de ellas no afecta en absoluto al valor de la otra. Por ejemplo, la estatura de una persona y su peso no son variables independientes. Si medimos el peso y la estatura de un gran número de personas llegaremos a la conclusión de que generalmente las personas más altas pesan también más.

16.6 Ajuste por mínimos cuadrados
Es una técnica de optimización matemática que, dada una serie de mediciones, intenta encontrar una función que se aproxime a los datos (un "mejor ajuste"). Intenta minimizar la suma de cuadrados de las diferencias ordenadas (llamadas residuos) entre los puntos generados por la función y los correspondientes en los datos. Específicamente, se llama mínimos cuadrados promedio (LMS) cuando el número de datos medidos es 1 y se usa el método de descenso por gradiente para minimizar el residuo cuadrado. Se sabe que LMS minimiza el residuo cuadrado esperado, con el mínimo de operaciones (por iteración). Pero requiere un gran número de iteraciones para converger.
Un requisito implícito para que funcione el método de mínimos cuadrados es que los errores de cada medida estén distribuidos de forma aleatoria.
Hasta ahora nos hemos ocupado de la manera de obtener el mejor valor de una magnitud a partir de una o varias medidas. Un problema más general es determinar la relación funcional entre dos magnitudes x e y como resultado de experimentos.
Supongamos que por razones teóricas bien fundadas sabemos que entre x e y existe la relación lineal

y=ax+b

y deseamos determinar los parámetros a y b a partir de n medidas de x e y. a es la pendiente de la recta, es decir, la tangente del ángulo que forma con el eje de abscisas, y b la ordenada en el origen, es decir la altura a la que corta la recta al eje de ordenadas. Para concretar, supongamos que los valores que han resultado de un experimento son los siguientes:

Xi= 1 2 3 4 5 6
Yi= 1.5 2.5 4.0 3.6 5.9 6.1

Ante un problema de este tipo, lo primero que conviene hacer es representar gráficamente los resultados para observar si los valores medidos se aproximan a una recta o no. En la figura 3 se han representado las medidas anteriores.


A la vista del gráfico parece claro que las dos variables siguen una relación lineal. La recta que parece representar mejor la relación se ha dibujado ``a ojo''. Es importante darse cuenta de que los seis puntos dibujados no pasan todos por la misma recta. Esto es debido a los errores de las medidas, por lo que los puntos se distribuyen de forma más o menos aleatoria en torno a esa recta. A pesar de ello es claramente visible la tendencia lineal de los puntos.
Para determinar la recta que mejor se adapta a los puntos se emplea el llamado método de los mínimos cuadrados. Para un valor de x determinado, la recta de ajuste proporciona un valor diferente de y del medido en el experimento. Esta diferencia será positiva para algunos puntos y negativa para otros, puesto que los puntos se disponen alrededor de la recta. Por este motivo, la suma de estas diferencias para todos los puntos es poco significativa (las diferencias negativas se compensan con las positivas).
Por ello, para medir la discrepancia entre la recta y los puntos, se emplea la suma de los cuadrados de las diferencias, con los que nos aseguramos de que todos los términos son positivos. Esta suma tiene la forma:
